Die von BCM SENSOR hergestellten keramischen Drucksensoren 301B gibt es in Versionen mit Sensorausgang (Abb. A), aber auch mit Signalverstärkern (Abb. B).

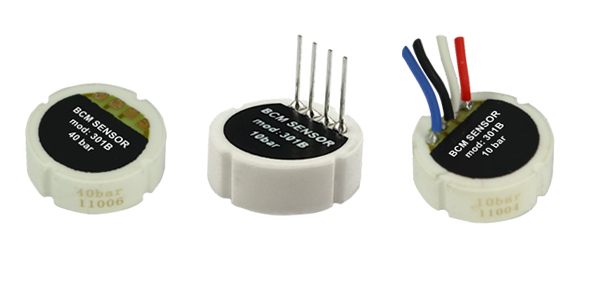

Die 301B-Sensoren in Abb. A werden aus Monoblock-Keramik dieser Spezifikationen hergestellt:
- Messbereiche von 0~2bar bis 0~600bar, Relativdruck
- Ausgangssensitivität ≥ 2,5mV/V
- Genauigkeit besser als 0,5%fs
- Nullversatz ≤ ± 0,1 mV/V
- Temperaturdrift von 0,07%fs/°C für Null-Offset- und Ausgangsempfindlichkeit über den Arbeitstemperaturbereich von -40 bis +135 °C.

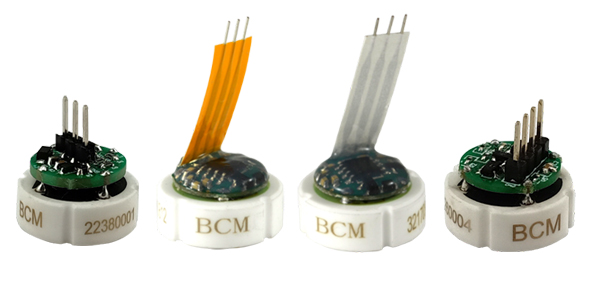

Die Sensoren in Abb. B sind aus den Sensoren in Abb. A hervorgegangen, durch die Integration von Signalkonditionern mit einem ratiometrischen Ausgang von 10% bis 90% (mit 3 Pins oder 3-adrigen flexiblen Flachkabel (FFC)) oder I²C-Digitalprotokoll (mit 4 Pins oder 4-adrigen FFC).
Darüber hinaus kann der Sensor Modell 301B auch mit einem Temperatursensor integriert werden, um sowohl den Druck als auch die Temperatur des Druckmediums zu messen.
Daher finden die 301B-Sensoren viele Anwendungen in der Prozesssteuerung und -automatisierung.
