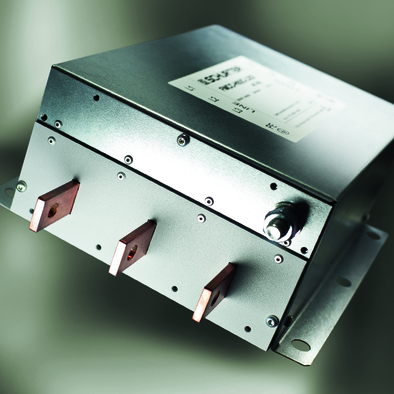

3-Phasen-Hochstromfilter

Die 3-Phasen-Hochstromfilter FMCC SOL von Schurter sind für Ströme von 150 A bis 2500 A bei 50 °C Umgebungstemperatur ausgelegt. Mit Nennspannungen von 520 V oder 760 V können sie in allen leistungsfähigen Systemen verwendet werden, wie zum Beispiel in Invertern für Photovoltaik- oder Windkraftanlagen. Diese Anlagen benötigen leistungsfähige Wechselrichter, die auf optimale Energieeffizienz getrimmt sind. Moderne Wechselrichter mit MPP-Trackern (Maximum Power Point) generieren Störungen in beiden Richtungen, auf die AC-Netz-Seite und die DC-Panel-Seite. Auf der DC-Seite kann ein Filter der Reihe FMER SOL für Ströme von 25 A bis 2300 A eingesetzt werden. Diese werden auf der AC-Seite sehr gut ergänzt mit der neuen Hochstromfilter-Reihe FMCC SOL für 3-Phasen-Wechselströme von 150 A bis 2500 A. Die beidseitige Filterung der Anschlussleitungen hilft, die gängigen EMV-Normen einzuhalten. Die Filterfamilie besitzt die UL-Zulassungen für Umgebungstemperaturen von +50 °C sowie für +40 °C mit erhöhtem Nennstrom. Sie sind zugelassen für Nennspannungen von 520 VAC und 760 VAC. Die hohe Nennspannung von 760 VAC erlaubt den Einsatz in IT-Stromversorgungsnetzen. Der Filter ist standardmäßig bis 250 A mit Schraubanschlüssen M10 und ab 320 A mit Kupferbarren ausgerüstet. Andere Anschlussarten (Litzen oder Kupferbarren für Stromstärken kleiner als 320 A) sind auf Anfrage möglich. Auch sind kundenspezifische Anpassungen an der Schaltung oder am Gehäuse möglich.
