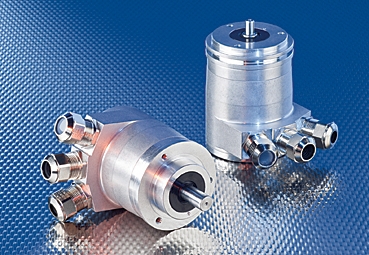

Eine Datenübertragung per CANopen-Schnittstelle DS301 gemäß Drehgeberprofil DSP406 Class 1 und 2 bieten die neuen Winkelcodierer der ifm electronic. Unter der Gehäuseabdeckung befinden sich Codierschalter, mit denen sich Busadresse, Baudrate, Busabschluss und Nullpunkt einstellen lassen. Das ermöglicht eine einfache Inbetriebnahme. Per CANopen-Schnittstelle lassen sich darüber hinaus die Skalierung, Preset-Werte und Drehrichtung programmieren. Die Drehgeber verfügen über Modul- und Status-LEDs, die eine einfache Diagnose direkt am Gerät erlauben. Die Auflösung der Singleturn-Drehgeber beträgt 13 Bit pro Umdrehung. Die Multiturn-Ausführung zählt darüber hinaus auch die Umdrehungen mit 12 Bit. Es werden Drehzahlen bis zu 6.000 U/min sicher erfasst. Die Wellenbelastung darf axial bis zu 10 N und radial bis zu 20 N betragen. Der Wellendurchmesser beträgt 6 mm bei der Ausführung mit Synchro-Flansch und 10 mm in der Klemmflansch-Variante. Das Aluminiumgehäuse bietet die Schutzart IP 67, der Welleneingang IP 66. Der Anschluss erfolgt mittels Synchro oder Klemmflansch.
Drehgeber
