Ein zeitgemäßes Design in Kombination mit zahlreichen funktionalen Eigenschaften sind maßgebliche Faktoren bei der Auswahl geeigneter Gehäuselösungen für standardisierte Leiterplatten sowie ungenormte elektronische Bauteile. Fischer Elektronik erweitert hierzu die Gehäuse-Serie TONDO um weitere Varianten mit optional wählbaren 3 mm starken Kunststoff-Deckelplatten.

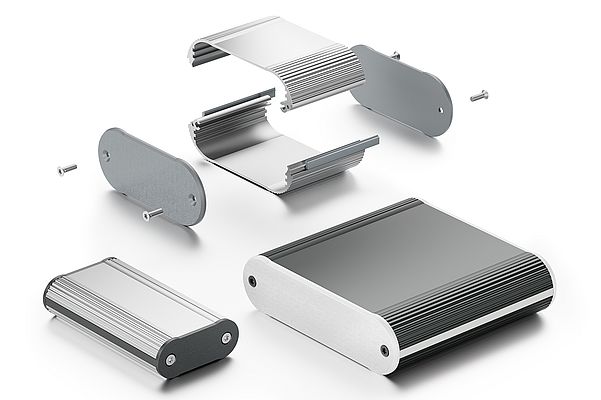

Die ergonomisch geformten Aluminiumkleingehäuse setzen sich aus zwei gegeneinander gesteckten Profilhalbschalen (aus Strangpresslegierung EN AW 6060 T66) mit integrierten innenliegenden Führungsnuten zur Aufnahme von Leiterplatten in 1,6 und 1,8 mm Materialstärke zusammen. Fixiert werden die Profilhalbschalen standardmäßig mittels front- und rückseitigen Deckelplatten aus 2 mm Aluminiumblech (AlMg1). Die neuen Gehäuseausführungen der Serie Tondo beinhalten die 3 mm Deckelplatten aus einem schlagzähen Kunststoff (ABS mit der Brandschutzklasse UL 94 V-0), welche eine strukturierte Oberfläche für eine ansprechende Optik besitzen und in den Farben telegrau (ähnl. RAL 7045), graphitschwarz (ähnl. RAL 9011) und verkehrsweiß (ähnl. RAL 9016) erhältlich sind.
Geeignet für WLAN- und Bluetooth-Verbindungen
Die spezielle Geometrie der Gehäuseprofile ermöglicht die Aufnahme von Folientastaturen oder Frontfolien. Durch die Werkstoffkombination aus Aluminium und Kunststoff entstehen Gehäuse, die zwei unterschiedliche technische Anforderungen erfüllen. Während der Aluminiumgehäusekörper für eine mechanische Stabilität und eine gute Wärmeableitung sorgt, gewährleisten die Kunststoff-Deckelplatten, die problemlose Durchlässigkeit von Funkwellen beispielsweise für WLAN-, Bluetooth oder Mobilfunkantennen – und ermöglichen somit den Einsatz der Gehäuse z. B. für funkbasierten Geräten.
Die neuen Gehäuse Tondo sind derzeit in vier unterschiedlichen Standardgrößen, zwei Oberflächenausführungen (naturfarbig – und schwarz eloxiert) sowie sieben Standardlängen (50, 80, 100, 120, 160, 200, 220 mm) erhältlich. Neben den Standardfarben besteht die Möglichkeit, die neuen Kunststoff- Deckelplatten sowie die seitlich integrierten Designleisten aus Kunststoff (UL94-V0) in vielen anderen RAL-Farben zu realisieren. Die Kleingehäuse Tondo werden als zerlegter Bausatz inkl. Deckelplatten und Montagematerial geliefert.
