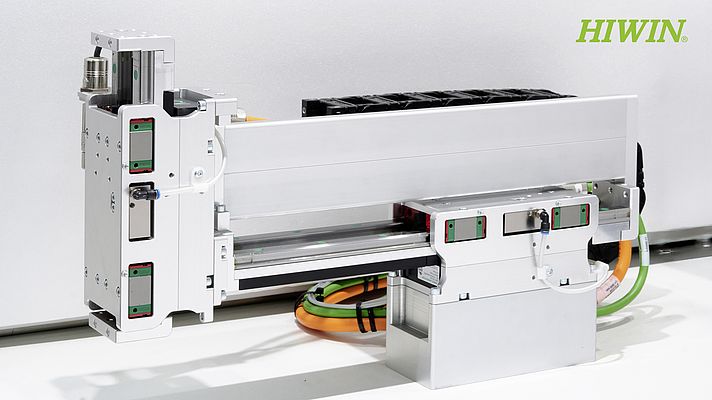

Die HIWIN CV-Achse wurde speziell für vertikale Anwendungen konzipiert. Sie arbeitet mit einem integrierten Direktantrieb in Form eines Linearmotors, der ohne mechanische Übertragungselemente auskommt. Dadurch werden Reibung, Spiel und Verschleiß vollständig eliminiert. Das Ergebnis ist eine langlebige Achse mit höchster Positioniergenauigkeit und geringen Wartungskosten. Der Einsatz von Linearmotoren ermöglicht zudem extrem schnelle Beschleunigungs- und Verzögerungsvorgänge, wodurch sich kurze Taktzeiten ergeben.
Ein modulares und nachrüstbares System zur Gewichtskompensation, das standardmäßig magnetisch ausgeführt ist, aber auch pneumatisch realisiert werden kann, reduziert die Motorbelastung bei vertikalen Anwendungen, senkt den Energiebedarf und erweitert das Einsatzspektrum der Achse.
Geringe Masse – Hohe Beschleunigung
Der besonders leichte Ausleger sorgt für minimale bewegte Masse bei gleichzeitig hoher Steifigkeit. So sind sehr hohe Beschleunigungen (bis zu 80 m/s²) und Geschwindigkeiten (bis zu 5 m/s) realisierbar – ideal für Prozesse, bei denen sowohl Geschwindigkeit als auch Präzision gefordert sind.
Die Kombination aus kompakter Bauform, geringem Eigengewicht und hoher Dynamik macht die CV-Achse zu einem idealen Bestandteil moderner Maschinenkonzepte. Die CV-Achse ist modular aufgebaut und lässt sich sowohl einzeln betreiben als auch in mehrdimensionale Systeme und insbesondere in die HIWIN-Linearachssysteme einbinden. Je nach Anwendung sind verschiedene Encoder-Systeme, Energiezuführungen und pneumatische Klemmungen verfügbar. Damit lassen sich die Achsen exakt an die Anforderungen der Bereiche Maschinenbau, Robotik und Automatisierungstechnik anpassen.
