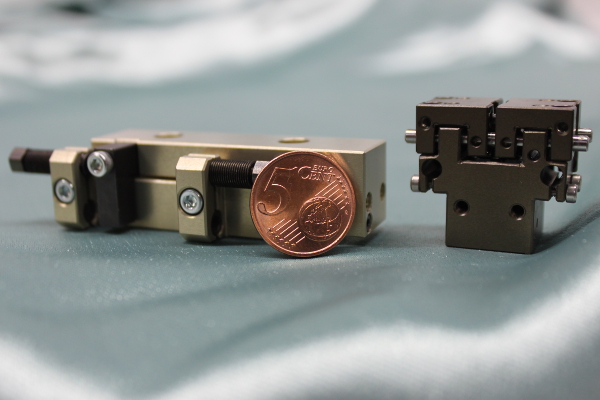

Die pneumatische Lineareinheit LSM-3 von Friedemann Wagner GmbH ist ein präziser und wiederholgenauer Mini-Linearschlitten zur pneumatischen Automation speziell kleiner Werkstücke. Die zu bewegende Last wird gleich von 2 Führungswagen (abgedichtete Kugelumlaufführungen) sicher geführt und getragen. Hohle, gehärtete Anschlagschrauben bilden die Wiederholgenauigkeit von +/-0,01 mm ab und dienen gleichzeitig der Aufnahme des Sensors. Mit diesen externen Anschlägen kann der Hub beiderseits um 15 mm verstellt bzw. beeinflusst werden. Die Mini-Einheit ist in 3 Hublängen (20, 35 und 50 mm) sowie mit oder ohne montierte Stoßdämpfer lieferbar. Die empfohlene Nutzlast beträgt mit 0,5 kg etwa das Fünffache des Eigengewichts.
Fakten:
• Hublängen 20 mm, 35 mm, 50 mm • Stoßkraft 11 N • Rückzugskraft 7 N • Max. Nutzlast 0,5 kg • Wiederholgenauigkeit +/-0,01 mm • Hub beiderseits einstellbar um 15 mm • Führung: 2 Führungswagen (abgedichtete Kugelumlaufführung) • Gewicht 60-100 g je nach Hublänge • Optional: mit montierten hydraulischen Stoß-Dämpfern • Zentriersystem – z. B. um Minigreifer aufzunehmen.
