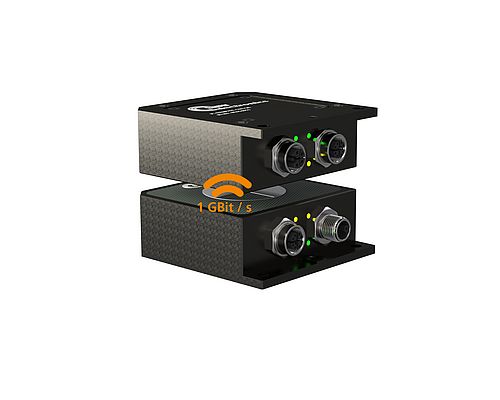

Mit dem C80 Giga ermöglicht SMW-electronics die berührungslose Echtzeitkommunikation von Aktuatoren und Sensoren mit der übergeordneten Steuerung eines Automationssystems. Das induktive Koppelsystem ist neben der Energieversorgung in der Lage, Signale mit einer Geschwindigkeit von bis zu 1 Gbit/s zu übertragen.
Mit Übertragungsraten von wahlweise 100 MBit/s im Fast Ethernet oder 1 GBit/s im Gigabit-Ethernet (volltransparent) erreichen Signale berührungslos gekoppelter Komponenten in Echtzeit die SPS. Informationen zwischen Steuerungskomponenten können damit deutlich präziser und verzögerungsfrei übermittelt werden, was die Prozesssicherheit und damit die Produktivität erhöht. Gleichzeitig stellt das C80 Giga die Energieversorgung mit bis zu 75 W bei 24 V sicher. Mit seinen hohen Übertragungsraten eignet sich das System auch für komplexe Kameraanwendungen.
Neue Bearbeitungsprozesse werden automatisierbar
Das induktive Koppelsystem C80 Giga wurde für die Automation rotativer Anwendungen und Wechselapplikationen konzipiert. Bestehend aus einem Base- und einem Remote-Element koppelt das System kabellos stationäre mit bewegten Komponenten verschleißfrei über einen Luftspalt von bis zu 3 mm. Damit stellt das C80 Giga beispielsweise die Übertragung von Energie und Signalen zwischen elektro-mechanischem Spannsystem und SPS sicher, die auch während einer Fünf-Achs-Bearbeitung mit Palettenwechsel oder auf einer Drehmaschine mit endloser Rotation erfolgen kann.
SMW-electronics hat das System dafür in einer robusten Bauweise gestaltet. Für die Signalübertragung verfügt es über X- (für Gigabit-Ethernet) beziehungsweise über D-kodierte (für Fast Ethernet) M12-Anschlüsse. Sie sind leistungsfähige, industrietaugliche Steckverbinder, die die hohen Übertragungsraten im Industrial Ethernet sicherstellen. Die Stromversorgung erfolgt über L-kodierte M12-Industriesteckverbinder; die robusten Anschlüsse sind für die hohen Ströme in der Automation ausgelegt. Darüber hinaus ist das C80 Giga nach IP67 geschützt und somit unempfindlich gegenüber Vibrationen, Feuchtigkeit und Verschmutzung.
Das C80 Giga deckt mit seinen Leistungen die Anforderungen von komplexeren Anwendungen in der Werkstückbearbeitung ab. Es ist 86,8 x 80 x 30 mm groß und bietet Funktionen wie Temperaturüberwachung, Fremdobjekterkennung und einen Verpolschutz, welche die Betriebssicherheit gewährleisten. Mithilfe eines optional erhältlichen Montage-Kits ist ein einfaches Nachrüsten möglich.
