Sumitomo Drive Technologies erweitert sein Portfolio an spielfreien Präzisionsgetrieben um die B-Serie der Fine Cyclo®-Familie. Die neue Baureihe richtet sich an Hersteller und Konstrukteure, die kompakte Antriebslösungen mit hoher Dynamik und maximaler Übertragungsgenauigkeit realisieren wollen – insbesondere in Anwendungen mit engen Bauräumen und hohen Anforderungen an Steifigkeit und Laufgenauigkeit wie sie bei Werkzeugmaschinen, Medizintechnik oder Handling-Systemen zum Tragen kommen.
Kompakt und leistungsfähig
Die Fine Cyclo B-Serie vereint kompakte Bauweise mit höchster Präzision und hoher Leistungsdichte. Die neu entwickelte Baureihe mit Cyclo-Technologie deckt Außendurchmesser von 120 bis 231 Millimetern ab und überträgt Beschleunigungsdrehmomente von 417 bis 4.000 Newtonmetern. Im Überlastbereich sind bis zu 8.000 Newtonmeter Spitzendrehmoment (Not-Aus) möglich.
Die Serie zeichnet sich durch Rund- und Planläufe im Mikrometerbereich, hohe Torsionssteifigkeit, sowie höchste Übertragungsgenauigkeit aus, für präzise und dynamische Bewegungen selbst unter höchsten Anforderungen. Dank einstufiger Bauweise und großem Untersetzungsbereich (29–179:1) lässt sich die B-Serie besonders platzsparend in Maschinen integrieren. Das modulare Antriebsbaukastensystem sorgt zudem für schnelle und standardisierte Anpassungen an verschiedene Motor- und Schnittstellenkonzepte.
Zwei Varianten mit je vier Baugrößen
Die F4C-B-Variante mit integrierter Hauptlagerung überzeugt durch außerordentlich hohe Steifigkeit, Spitzendrehmomentfähigkeit und präzise Übertragungsgenauigkeit – ganz ohne mechanisches Verdrehspiel. Als Plug & Play-Lösung sind die Getriebe ab Werk Lebensdauer fettgeschmiert und vollständig abgedichtet, wodurch sie wartungsfrei und sofort einsatzbereit sind. Die vier Baugrößen mit abgestuften Untersetzungen ermöglichen eine flexible Auslegung für unterschiedliche Automatisierungsaufgaben und eignen sich besonders für Anwendungen, in denen Steifigkeit, präzise Übertragung und zuverlässige Lastaufnahme im Fokus stehen.
Modulare FC-B KIT-Variante. Das Getriebe-Kit bietet maximale Gestaltungsfreiheit für kundenspezifische Maschinenkonzepte. Es konzentriert sich auf die Kernfunktion der präzisen Drehmomentübertragung und ermöglicht eine anwendungsspezifische Auslegung – insbesondere, wenn Integration und Schnittstellen kundenseitig individuell definiert werden. Das Kit ist in vier Baugrößen (B15, B25, B35, B45) mit einer Vielzahl von Untersetzungen bis zu 179:1 im einstufigen Bereich erhältlich und eignet sich besonders für hochdynamische Lösungen, bei denen Präzision, Flexibilität und Belastbarkeit entscheidend sind.

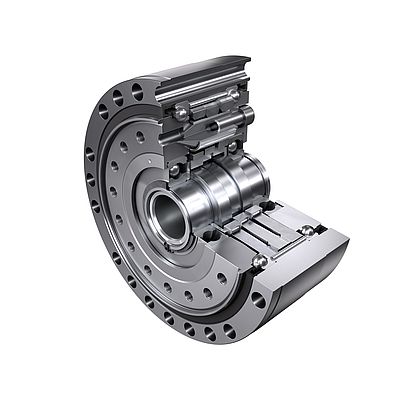

Die Fine Cyclo B-Serie nutzt die bewährte Cyclo®-Technologie, die besonders hohe Drehmomente bei ruhigem und vibrationsfreiem Lauf ermöglicht. Auf der Antriebswelle sitzt ein Exzenterlager, das die Kurvenscheiben bewegt. Diese übertragen die Drehbewegung präzise auf die Abtriebswelle. Das Prinzip reduziert mechanisches Spiel und sorgt für gleichmäßige, hochdynamische Bewegungen.
