16k-TDI-Zeilenkamera

Für die High-Speed Erfassung mit 5µ Auflösung

  • 16k-TDI-Zeilenkamera
    16k-TDI-Zeilenkamera

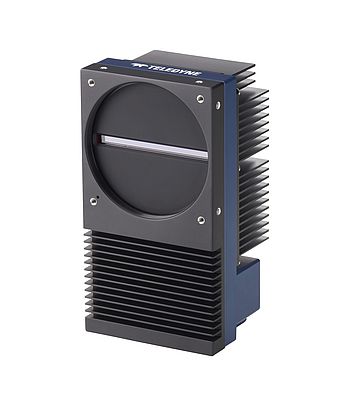

Teledyne DALSA stellt die TDI-Zeilenkamerafamilie Linea™ HS2 vor. Die innovative Kameraserie wurde für Ultra-High-Speed-Bildverarbeitung unter lichtarmen Bedingungen entwickelt und liefert eine außergewöhnliche Bildqualität. Die Linea HS2 verfügt über einen hochempfindlichen, rückseitig beleuchteten (Backside Illumination, BSI) Multi-Array-TDI-CMOS-Sensor mit 16k/5 µm Auflösung und optimierter Quanteneffizienz, der die strengen Anforderungen aktueller und zukünftiger Bildverarbeitungsanwendungen erfüllt. Die Multi-Array-TDI-Sensorarchitektur ermöglicht es, die Kamera je nach den spezifischen Anwendungsanforderungen für eine hervorragende Bildqualität mit maximierter Zeilenrate, Dynamikbereich oder Vollbild zu konfigurieren. Damit eignet sie sich besonders für die Inspektion von Halbleiterwafern, hochdichten Verbindungen und Flachbildschirmen sowie für Life-Science-Anwendungen. Das On-Chip-Binning ermöglicht außerdem höhere Bahngeschwindigkeiten, um den Systemdurchsatz zu steigern. Die Kamera ist mit zwei Camera Link HS CX4-Anschlüssen für aktive optische Kabel ausgestattet, die eine vollständige Immunität gegenüber elektromagnetischen Störungen gewährleisten.

Die Linea HS2 stellt ein nahtloses Upgrade der bestehenden Linea HS-Zeilenkameras von Teledyne dar, die über dieselbe Pixelgröße, Optik, Kabel und Montage-Hardware verfügt, aber 2,5 mal höhere Geschwindigkeit bei weiterhin angemessenem Stromverbrauch liefert. Zur Realisierung von Komplettlösungen arbeitet die Linea HS2-Kamera mit den Hochleistungs-Bilderfassungskarten der Xtium2 CLHS-Serie von Teledyne, die die CLHS-Technologie der nächsten Generation nutzen. Sie basiert auf einer zuverlässigen, praxiserprobten Hochgeschwindigkeits-Datenübertragungstechnologie und liefert Daten mit 16 Gigapixeln pro Sekunde über zwei CLHS CX4-Anschlüsse an aktive optische Kabel. Die Fähigkeit zur Datenweiterleitung unterstützt die parallele Datenverarbeitung auf bis zu 12 PCs.
