EtherCAT Daten- und Powerversorgung

  Anfrage/Kontaktieren Sie mich

Umfangreiches Angebot in gerader und gewinkelter Bauform

Elektronik & Elektrik

EtherCAT Daten- und Powerversorgung
EtherCAT Daten- und Powerversorgung

ESCHA hat ein komplettes Steckverbinderprogramm für EtherCAT-P-Applikationen im Angebot. Die vierpoligen Anschlussleitungen und Geräteschnittstellen mit P-Codierung ermöglichen eine gemeinsame Daten- und Powerversorgung über das industriell bewährte und vergleichsweise kompakte M8x1-Interface. Alle neuen Komponenten verfügen über eine zuverlässige 360°-Schirmung und entsprechen der Norm IEC 61076-2-104. Die für EtherCAT P typische schwarz-rote Leitung ist UL-zertifiziert, wodurch ein Einsatz auf dem nordamerikanischen Markt problemlos möglich ist.

Powerübertragung bis 4A

EtherCAT P ist eine Erweiterung der EtherCAT-Technologie und ermöglicht, das vieradrige Standardkabel nicht nur für die Datenübertragung, sondern auch für die Powerversorgung zu nutzen. Das führt zu einer kostengünstigen und kompakten Verdrahtung sowie zu geringeren Systemkosten. Durch die P-Codierung wird verhindert, dass versehentlich Standard-EtherCAT-Slaves angeschlossen werden. Um eine hohe Verfügbarkeit und Performance zu ermöglichen, hat ESCHA während des gesamten Entwicklungsprozesses viel Wert auf Details gelegt. Zum Beispiel auf die Schirmanbindung, das 360°-Schirmkonzept und den Litzenanschluss.

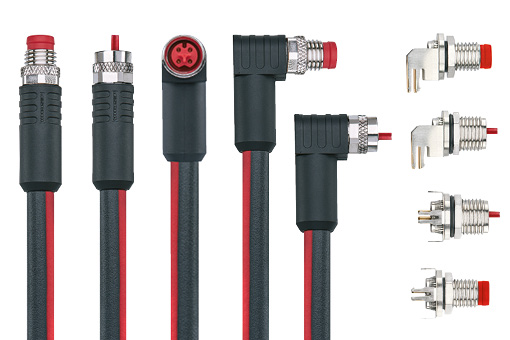

Zum Marktstart bietet ESCHA ein komplettes EtherCAT-P-Programm, das aus Anschluss- und Verbindungsleitungen sowie passenden Flanschen besteht. Diese sind jeweils in gerader oder gewinkelter Bauform und als Stecker oder Kupplung erhältlich. Alle Komponenten eignen sich für eine Powerübertragung von bis zu 4A bei gleichzeitiger Fast-Ethernet-Übertragung von bis zu 100Mbit/s. Die schwarz-rote Leitung steht als AWG22- und als AWG24-Variante zur Verfügung. Für alle EtherCAT-Standard-Anwendungen hat ESCHA vierpolige M8x1-Steckverbinder mit A-Codierung, vierpolige M12x1-Steckverbinder mit D-Codierung sowie RJ45-Steckverbinder im Angebot.


Veröffentlicht am April 17, 2020 - (691 views)
