Planetengetriebe mit montiertem Ritzel
Planetengetriebe mit montiertem Ritzel

Speziell für Zahnstangenantriebe erweitert Neugart sein Portfolio an Planetengetrieben um eine zusätzliche Option mit montiertem Ritzel aus eigener Produktion. Konkret stehen zwei Ritzel-Arten zur Auswahl: Das PK1-Ritzel ist auf der verzahnten Abtriebswelle des Getriebes montiert, wobei eine Innenverzahnung gemäß DIN 5480 für die notwendige Verbindungssicherheit sorgt. Das PM1-Ritzel ist hingegen für Getriebe mit Flansch-Abtriebswelle konzipiert und mit einer nach EN ISO 9409-1 genormten, mechanischen Schnittstelle ausgestattet. Beide Arten sind schrägverzahnt erhältlich, das PK1 zusätzlich auch geradverzahnt. Zudem gibt es die Ritzel in vier unterschiedlichen Modulen und mit unterschiedlich vielen Zähnen.

Vielseitige Getriebeoptionen

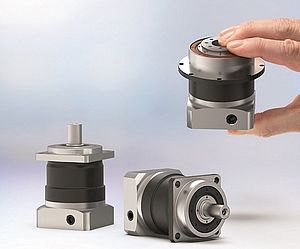

Die Option Ritzel kann mit insgesamt acht Getriebebaureihen kombiniert werden: Darunter ist je ein Koaxialplanetengetriebe mit Abtriebswelle (PLHE) und mit Abtriebsflansch (PFHE) aus der Economy Line, die langlebige und leistungsstarke Standardgetriebe mit ausgezeichnetem Preis-Leistungs-Verhältnis umfasst. Bei der Precision Line, die für die hohe Genauigkeit von Präzisionsgetrieben steht, sind es jeweils zwei Koaxialplanetengetriebe mit Abtriebswelle (PSN und PLN) bzw. Abtriebsflansch (PSFN und PLFN) und jeweils ein Winkelplanetengetriebe (WPLN und WPSFN).

Diese zahlreichen Kombinationsmöglichkeiten von Ritzel- und Planetengetriebetypen stellen sicher, dass es nicht nur für unterschiedlichste Anforderungen eine Lösung gibt, sondern in aller Regel sogar mehrere: So ist die Verdrehsteifigkeit bei den Flanschgetrieben höher als bei den Getrieben mit Abtriebswelle. Ist zum Beispiel die Bauraumsituation das entscheidende Kriterium, kann der Konstrukteur die kurz bauenden Getriebe mit Abtriebsflansch einsetzen oder die Winkel-Präzisionsgetriebe verwenden. Ist die Präzision der entscheidende Faktor, so kann er sich für die höhere Genauigkeit und Verdrehsteifigkeit der Präzisionsgetriebe entscheiden. Für Standardanwendungen sind hingegen Economy-Getriebe eine wirtschaftlich attraktivere Lösung.


Veröffentlicht am Mai 14, 2020 - (622 views)
Neugart GmbH
Keltenstrasse 16
77971 Kippenheim - Germany
+49-7825-8470
+49-7825-847100
Vollständiges Firmenprofil anzeigen
