Seit Einführung seiner elektronischen RFID-Sensoren (SRF) zur Überwachung von trennenden Schutzeinrichtungen vergleicht BERNSTEIN sein SMART Safety System gern mit einer Kette aus Gänseblümchen – einer „Daisy Chain“. Jeder Sensor, jeder Not-Halt-Schalter, jede Komponente reiht sich ein, nimmt das Sicherheitssignal auf, ergänzt es um eigene Informationen und reicht es weiter. So entsteht ein durchgängiges System – modular, zuverlässig und platzsparend. Mit dem neuen SLO hält nun erstmals eine Zuhaltung Einzug in diese Kette elektronischer Komponenten. Es überwacht und verschließt gleichzeitig so lange noch eine Gefahr besteht.
Kompakt, kraftvoll, sicher

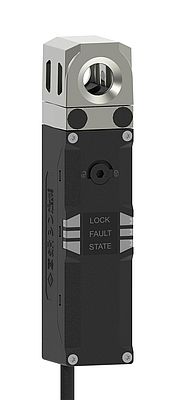

Der SLO ist eine elektromechanische Sicherheitszuhaltung der Bauart 4 nach DIN EN ISO 14119 mit RFID-Codierung und sicherer Zuhaltungsüberwachung. Trotz seiner kompakten Bauform von nur 30 × 30 × 135 mm bietet er eine Zuhaltekraft von 3000 N und Schutzart IP69. Die Türüberwachung und die Zuhaltungsüberwachung können jeweils, je nach Variante, bis zu Performance Level e (PL e) erreichen, was sie für anspruchsvolle Anwendungen prädestiniert. Dank variabler Codierstufen (gering, hoch, unikat) lässt sich der Manipulationsschutz gezielt an die Anforderungen der Anwendung anpassen – ohne zusätzlichen Konstruktionsaufwand.
Wie die anderen Elemente des smarten Systems ist auch der SLO voll in die Daisy Chain Diagnostic (DCD) eingebunden. Das bedeutet: Jeder SLO überträgt über die bestehende 4- oder 5-polige Leitung seinen Status. Es handelt sich dabei um eine Vielzahl von Informationen unter anderem beispielsweise, ob die Tür geschlossen ist, die Zuhaltung aktiv oder ein Fehler vorliegt – alle Informationen stehen zentral zur Verfügung.
Die Zustandsdaten können per Diagnosegerät über NFC auf ein Smartphone übertragen, mit I/O-Link in die Steuerung eingebunden oder – über die BERNSTEIN Module SCR P und SCx – per Profinet oder Ethernet an übergeordnete Systeme weitergeleitet werden. Das spart Zeit bei der Inbetriebnahme, vereinfacht die Fehlersuche und ermöglicht die vorausschauende Wartung.
Reihenschaltung mit System
Der SLO lässt sich mit anderen SLOs, SRF-Sensoren oder SEU-Not-Halt-Schaltern in Reihe schalten. Die Reihenschaltung bleibt sicher und erreicht auch in Kombination bis zu PL e, Kat. 4. So reduziert sich der Verdrahtungsaufwand, und gleichzeitig bleibt die Diagnosefähigkeit jedes einzelnen Elements erhalten. Der SLO erfüllt eine zentrale Anforderung der DIN EN ISO 14119: Eine Schutztür darf nur dann geöffnet werden, wenn die Gefahr beseitigt ist. Genau dort kommt der SLO zum Einsatz – in Verpackungsmaschinen, Holzbearbeitung, Spritzgussanlagen oder Werkzeugmaschinen. Ob Tür, Klappe oder Haube – wo sichere Zuhaltung erforderlich ist, passt sich der SLO flexibel ein.
