Wer schon einmal auf einer Baustelle M12-Stecker konfiguriert hat, weiß, dass diese Aufgabe nicht nur zeitaufwändig, sondern je nach Steckerart auch fehleranfällig sein kann. Mehrere Einzelteile müssen in der richtigen Reihenfolge zusammengefügt werden, ohne dass Kleinteile dabei herunterfallen oder vergessen werden. Je nach Bauart gilt es die Leitungen vorab auf die exakte Länge abzuisolieren. Oft ist nach dem Zusammenfügen der Steckereinzelteile von außen nicht sichtbar, ob die Leitungen im Stecker richtig kontaktiert wurden. All diesen Herausforderungen begegnet der PROconnect M12-Stecker von Indu-Sol.
Der einteilige Stecker ermöglicht eine werkzeuglose Schnellinstallation und eignet sich dank kompakter Bauform für enge Einbausituationen (18,6 x 18,6 x 53 mm – L x B x T). Mit der Schutzart IP54 ist er auch für den rauen Industrieeinsatz bestens geeignet und eine hohe EMV-Festigkeit sorgt für störungsarme Kommunikation. Der Stecker ist ab sofort mit vier Polen und ab Mitte des Jahres auch mit acht Polen, also für Gigabit-Ethernet-Anwendungen, verfügbar.
Zeit einsparen und Fehler vermeiden

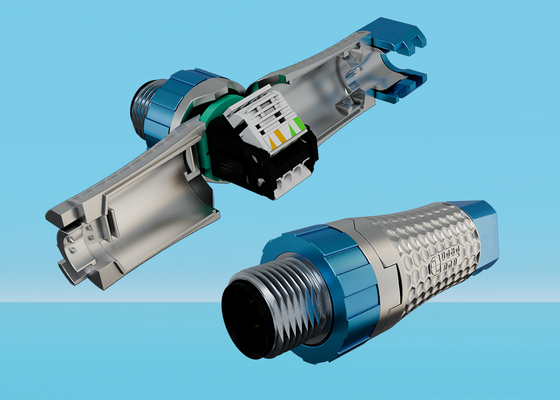

Der PROconnect M12-Stecker besteht aus einem einzigen Teil. Zur Installation wird an einem Ende ein Schnellverschluss um 90 Grad gedreht. Nach dem Öffnen lässt sich die Steckerumhausung in Form von zwei „Flügeln“ nach außen klappen und die Anschlussklemmen sind gut erreichbar. Nun werden diese nach vorne gekippt und die vier Anschlussleitungen samt Isolierung durchgesteckt. Überstehende Leitungen lassen sich anschließend am anderen Ende der Anschlussklemme bündig mit dem Seitenschneider abtrennen. Beim Zurückkippen werden die Leitungen per Schneidklemmentechnik kontaktiert. Beim Stecker für achtadrige Leitungen gibt es auf der Unterseite eine zweite Anschlussklemme. Nach dem Kontaktieren der Leitungen werden die „Flügel“ wieder nach oben geklappt und mit dem Schnellverschluss sicher fixiert. Im Gegensatz zu herkömmlichen M12-Steckern lassen sich mit dieser patentierten Anschlusstechnik circa 25 Prozent der Installationszeit einsparen; bei 50 bis 100 Steckern, die man in typischen Fertigungsanlagen vorfindet, kann das in Summe einen Personentag bedeuten.
