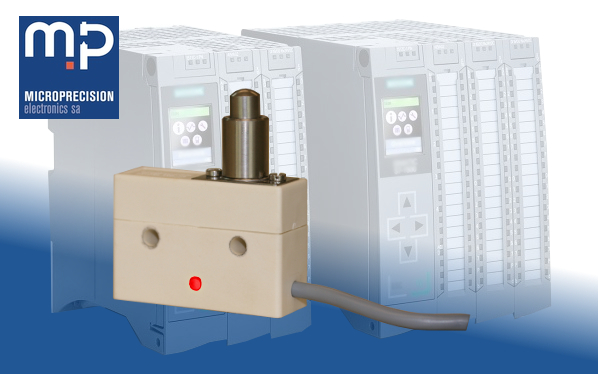

Positionsschalter mit integrierter LED

Optische Anzeige für die einfache Beurteilung des Schalterzustands

  • Positionsschalter mit integrierter LED
    Positionsschalter mit integrierter LED

Microprecision bietet ab sofort seine MP100/200 Serie Mikroschalter mit einer optionalen eingebauten LED-Anzeige an. Sie wurden für den Einsatz bei 24VDC in industriellen Automatisierungsanwendungen entwickelt und ermöglichen eine einfache, visuelle Kontrolle der Schaltfunktion, die sonst sehr umständlich durchzuführen ist, insbesondere, wenn der Schalter weit weg von der angeschlossenen Steuerung montiert wird. Darüber hinaus wird ein Kabelbruch sofort erkennbar und die eingebaute LED erleichtert die intuitive Kalibrierung und Justierung während der Installation des Schaltpunktes im Feld. Für den einfachen Anschluss an eine Sensor-Box wird der Schalter in der Regel mit einem 4-poligen M12 Stecker ausgeliefert, aber andere Interface-Optionen, wie integrierter M8 Stecker oder ein einfaches PVC-Kabel sind auch möglich. Die LED kann so verdrahtet werden, dass sie entweder einen NC oder NO Schaltkontakt anzeigt. Mit einer zweifarbigen LED kann sogar die Umschaltfunktion überwacht werden. Das elektrische Interface ist dabei entweder als PNP oder NPN Schaltung verfügbar.

Auch für raue Verhältnisse geeignet

Die gesamte Palette der modularen Betätiger für die MP100/200-Serie ist kompatibel mit der neuen LED-Anzeige-Option. Diese Betätiger beinhalten teleskopische Stößel unterschiedlicher Längen, mit und ohne Rollen, verschiedene Hebel Typen mit direkter oder indirekter Betätigung. Kipprollenhebel, sowie Draht-und Schwimmerhebel sind ebenfalls erhältlich. Die Standardschalter der Serie MP200 sind bis IP68 dicht, das ermöglicht Außenanwendungen und sogar den Einsatz unter Wasser, voll eingetaucht bis zu 20 Meter Wassertiefe. Der spezielle Schaltmechanismus erlaubt auch zwei galvanisch getrennte Kreise zu schalten (double break). Die Schalter sind zertifiziert nach UL/EN-Normen für bis zu 15 A und geeignet für Temperaturen bis zu 130 ° C (266 ° F). Microprecision entwickelt und implementiert auch kundenspezifische Lösungen schon für kleine Losgrößen.
