Abdeckung besonders langer Messbereiche mit hoher Auflösung

Sensorik

Digitale Magnetband Sensoren
Digitale Magnetband Sensoren

Industrielle Anwendungen, unter anderem in der Metall- und Holzverarbeitung, erfordern teilweise Längenmessungen von großen Distanzen. Typische Einsatzgebiete finden sich im Anlagen- und Maschinenbau, beispielsweise zur Steuerung von Schneidemaschinen oder Portal-Fräsmaschinen. Die Sensoren der Reihe MXW/MXI von WayCon können Messbereiche von bis zu 100 m erfassen.

Bis zu 0,5 µm Auflösung möglich

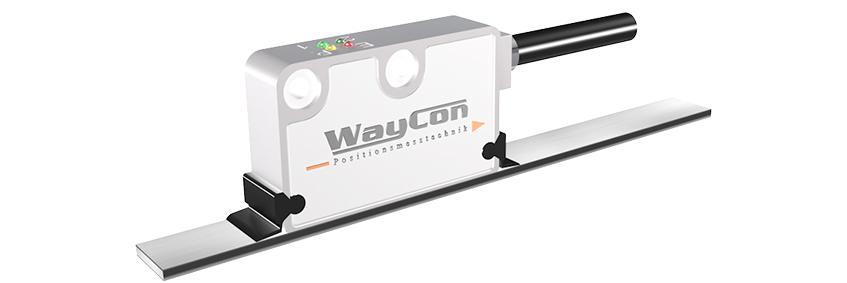

Das magnetische Messsystem MXW/MXI besteht aus einem robusten, auf einer Montagefläche befestigten, Magnetband und einem digitalen Lesekopf. Berührungslos und somit verschleißfrei gleitet dieser über das Band. Dabei stellt die Unempfindlichkeit gegenüber Spänen, Splittern und selbst Staub einen signifikanten Mehrwert im Vergleich zu optischen Systemen dar. Der variable Montageabstand zwischen Magnetband und Sensor kann bis zu 2 mm betragen, um die Flexibilität des Lesekopfes trotz dazwischen befindlicher Partikel sicher zu stellen. Sensoren der MXW-Reihe arbeiten mit Auflösungen von 1000 µm bzw. 2000 µm und besitzen einen Sinus-Cosinus 1 Vss Echtzeit Ausgang. Die verschiedenen Leseköpfe der Baureihen MXI überzeugen durch sehr hohe Auflösungen zwischen 0,5 µm und 50 µm und geben ein HTL- oder TTL-Signal aus. Die Ausgaben können anschließend wahlweise in eine Steuerung oder Positionsanzeige geleitet werden, um die Messungen verarbeiten oder visualisieren zu können. Magnetband Sensoren von WayCon besitzen die Schutzklasse IP67.


Veröffentlicht am März 1, 2018 - (64283 views)
WayCon Positionsmesstechnik GmbH
Mehlbeerenstrasse 4
82024 Taufkirchen - Germany
+49-89-679713-0
+49-89-679713-250
Vollständiges Firmenprofil anzeigen
